Simulador Kepler Orion Ultra – Equipo Profesional para Diagnóstico y Pruebas de ECU/PCM

Simulador Kepler Orion Ultra – Equipo Profesional para Diagnóstico y Pruebas de ECU/PCM

$16,500.00

Simulador Kepler Orion Ultra — equipo profesional para diagnóstico, pruebas y entrenamiento en electrónica automotriz. Emula redes vehiculares, genera señales CKP/CMP sincronizadas y permite analizar ECUs fuera del vehículo.

Categoría:

Descripción larga (ficha completa)

Simulador Kepler Orion Ultra – Diagnóstico y Pruebas Avanzadas de ECU/PCM

El Kepler Orion Ultra es un simulador automotriz profesional diseñado para apoyar a técnicos, ingenieros y especialistas en electrónica automotriz en el diagnóstico y prueba de módulos fuera del vehículo (ECU, PCM, BCM, tablero, etc.).

Gracias a su potente arquitectura, el Orion Ultra emula la red de comunicación vehicular y reproduce señales CKP y CMP sincronizadas, permitiendo al usuario determinar con precisión si una falla proviene del vehículo o del módulo electrónico.

Funciones principales

  • Emulación completa de red vehicular CAN/LIN.

  • Generación de señales CKP y CMP sincronizadas para simulación de motor.

  • Diagnóstico, prueba y reparación de ECUs, PCMs, BCMs y tableros electrónicos fuera del vehículo.

  • Activación y monitoreo de actuadores (inyectores, bobinas, relevadores, ventilador, IAC, etc.).

  • Simulación de sensores analógicos y digitales mediante potenciómetros dedicados.

  • Lectura de voltajes y señales en tiempo real desde la pantalla táctil.

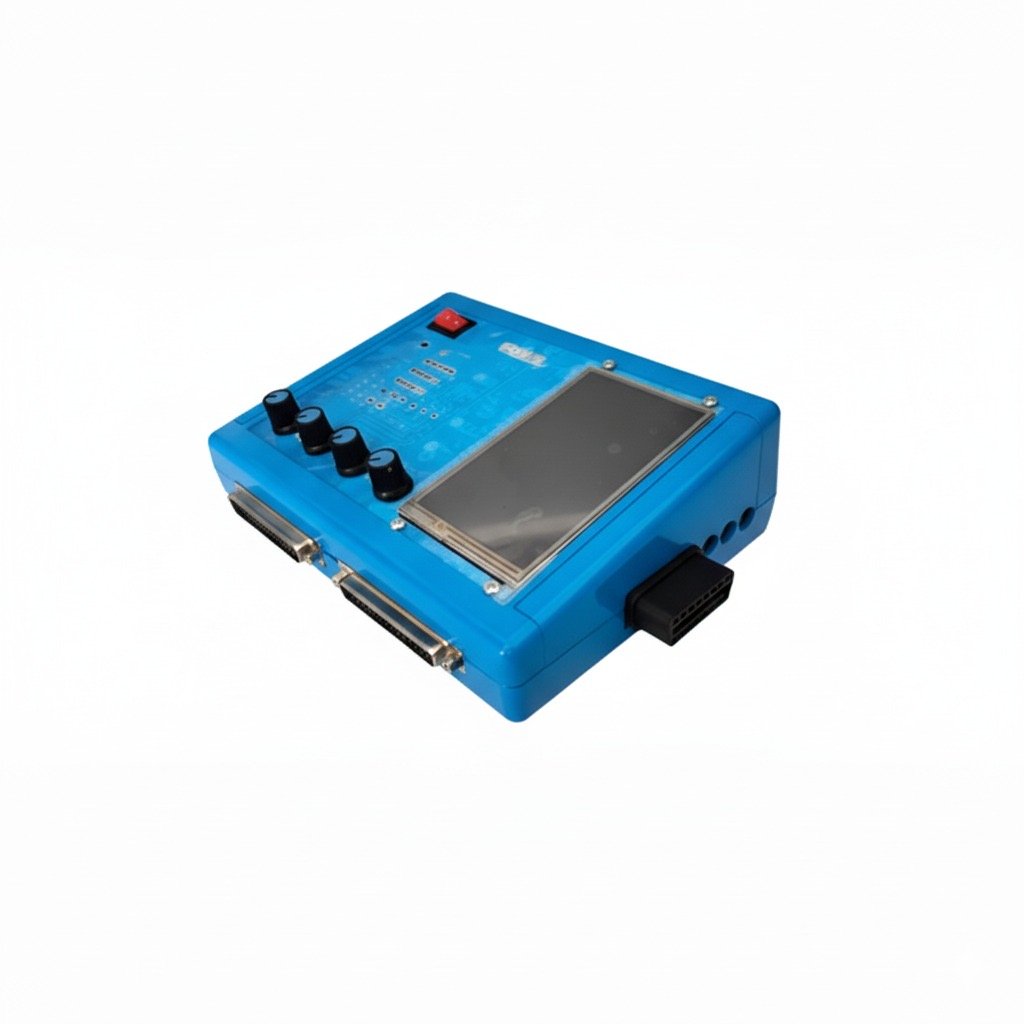

Diseño y secciones del simulador

El Kepler Orion Ultra cuenta con una interfaz de usuario intuitiva y una estructura dividida en cuatro secciones principales:

  1. Pantalla táctil de 7” para navegación y control de funciones.

  2. Leds monitores de actuadores, que indican la activación de cada componente.

  3. Potenciómetros para emular sensores del vehículo.

  4. Switch físico rojo, que controla la alimentación general del sistema.

Conectividad y compatibilidad

El equipo dispone de conectores DB37, DB25 y DB15 que permiten interconectar módulos y realizar pruebas simultáneas (ECU, tablero, BCM).
También incluye:

  • Puerto USB para actualización de firmware.

  • Conector DLC (OBD2) para comunicación directa con escáner automotriz.

  • Plugs de prueba (12V, 5V y GND) para mediciones y simulaciones adicionales.

Monitoreo y control

  • LEDs dedicados para bobinas (+/-), inyectores, relevadores (bomba, principal, ventilador), IAC, inmovilizador, entre otros.

  • Monitoreo visual de estado y activación de señales.

  • Control de revoluciones (RPM) y amplitud de señales.

  • Interfaz táctil con acceso directo a menús de ECUs, diagramas y funciones de prueba.

Herramientas integradas

Dependiendo de la versión, el Orion Ultra puede incluir:

  • Osciloscopio integrado o con conexión externa.

  • Multímetro / Punta lógica.

  • Simulación de señales CKP-CMP ajustables en amplitud y frecuencia.

  • Modo de prueba automática para cuerpos de aceleración e inyección.

Ventajas destacadas

  • Diagnóstico avanzado sin necesidad del vehículo.

  • Compatibilidad universal con múltiples marcas y modelos.

  • Estructura modular, permite conectar varios módulos simultáneamente.

  • Alta resistencia a cortos y operación estable en banco.

  • Ideal para capacitación técnica, diagnóstico y reparación electrónica automotriz.

Recomendaciones

  • Diseñado para uso profesional por técnicos calificados.

  • Realizar las pruebas siguiendo el manual de conexión y pinout.

  • Se recomienda respaldo previo de la ECU antes de intervenir.
